Шпоночное полотно — длинномерная стальная заготовка заданного сечения, из которой изготавливают призматические шпонки необходимой длины. Такой материал подходит предприятиям и мастерским, которым требуется самостоятельно изготавливать шпонки для оборудования, деталей и ремонтных работ.

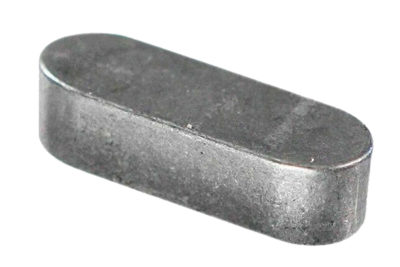

Призматическая шпонка устанавливается в шпоночный паз и обеспечивает передачу крутящего момента между валом и ступицей, предотвращая проворачивание деталей относительно друг друга. Использование полотна позволяет получить шпонку нужной длины без необходимости хранить большое количество готовых изделий разных размеров.
Где применяется шпоночное полотно
Шпоночное полотно используется в машиностроении, производстве редукторов, электродвигателей, насосов, приводов и конвейеров. Материал также востребован при ремонте оборудования и изготовлении деталей для различных механизмов.
Заготовка позволяет изготавливать шпонки под конкретные размеры вала и ступицы. Это удобно при ремонтных работах, мелкосерийном производстве и изготовлении нестандартных деталей, когда готовая шпонка нужной длины отсутствует.
Основные характеристики и стандарты
При выборе шпоночного полотна учитывают ширину, высоту, длину, форму профиля и материал. Размеры заготовки должны соответствовать параметрам будущей шпонки и требованиям к шпоночному соединению.
Для шпоночного материала применяются соответствующие стандарты, в том числе ГОСТ 8787-68. Для готовых призматических шпонок и шпоночных пазов применяется ГОСТ 23360-78, устанавливающий их основные размеры, предельные отклонения и посадки. При изготовлении шпонки из полотна также необходимо учитывать требования чертежа или технической документации.
Если заготовка предназначена для последующей обработки, заранее определяют размеры готовой шпонки и при необходимости предусматривают припуск на резку и механическую обработку.
Материалы и покрытия
Шпоночное полотно преимущественно изготавливают из конструкционной углеродистой стали. Для соединений, работающих при повышенных нагрузках, могут использоваться легированные стали с необходимыми механическими характеристиками.
Материал шпонки должен обладать достаточной прочностью и твердостью, поскольку при передаче крутящего момента на соединение действуют нагрузки, способные вызвать срез, смятие или деформацию. Поэтому при выборе учитывают назначение механизма и условия эксплуатации.
Полотно может поставляться без покрытия или с защитной обработкой. Для эксплуатации во влажной среде необходимо учитывать коррозионную стойкость материала и состояние покрытия после резки или механической обработки.
Как выбрать шпоночное полотно
| Параметр | На что обратить внимание |
|---|---|
| Ширина | Должна соответствовать требуемой ширине готовой шпонки и параметрам паза |
| Высота | Подбирается с учетом размеров шпоночного соединения |
| Длина | Выбирается с учетом длины будущей шпонки и возможности нарезки заготовки |
| Профиль | Должен соответствовать типу изготавливаемой шпонки |
| Материал | Сталь выбирается с учетом требуемой прочности и нагрузки |
| Стандарт | ГОСТ 8787-68 — для шпоночного материала; ГОСТ 23360-78 — для призматических шпонок и шпоночных пазов |
| Припуск на обработку | Учитывается при последующей резке и механической обработке |
| Условия эксплуатации | При повышенной влажности учитывается коррозионная стойкость материала |
Купить шпоночное полотно оптом в МК-16
МК-16 предлагает шпоночное полотно для производственных, ремонтных и монтажных задач. Покупка материала оптом позволяет обеспечить предприятие запасом заготовок для изготовления шпонок разных размеров. Стоимость и условия поставки зависят от характеристик полотна и объема заказа.
Для оформления заказа выберите необходимые ширину, высоту, длину и материал полотна, укажите количество и отправьте заявку. Перед покупкой можно уточнить наличие нужного размера, цену и возможность резки заготовки на необходимые отрезки.
МК-16 осуществляет доставку по Казани и в регионы России. Менеджер поможет уточнить характеристики полотна, условия резки и поставки. Перед заказом рекомендуется сопоставить размеры заготовки с параметрами шпоночного паза и требованиями технической документации.
